DISIPASI DAYA

 assalamualaikum..

 halo teman-teman para penjelajah ilmu, kali  ini ada sesuatu yang menarik kita akan bahas yaitu tentang disipasi daya

 apa itu disipasi daya, jujur saya nggak begitu paham tapi praktisnya begini ... jika kita pernah mengamati rangkaian elektronik pada PCB kita sering melihat ada pendingin (heat sink) yang biasanaya terbuat dari alumunium yang banyak bilahnya (seperti bersekat-sekat). ini fungsinya menyerap panas berlebih dari suatu komponen elektronika (biasanya regulator).

 sekarang pertanyaannya kenapa regulator sampe panas ?  tentu ini akibat melewati batas daya yang direkomendasikan dari alat terasebut. tetapi tidak sesederhana itu. karena ada alat yang di pasang pada tegangan yang direkomendasikan misal antara 5 volt hingga 12 volt, kemudian dioperasikan menggunakan daya 9 volt. tetapi salah satu regulatornya tetap panas dan ini bisa merusakkan regulator tersebut.

 contoh kasus :



modul arduino yang range voltase inputnya 7 volt hingga 12volt tetapi jika kita operasikan pada tegangan 9 volt apakah aman? ternyata tidak seperti itu juga... apa berarti arduino bohong ? ya tidak juga. mungkin kita yang belum teliti membaca spesifikasinya.



jika kita baca di web nya arduino terdapat keterangan bahwa power disipation 1,2watt maka kita harus bisa menentukan tegangan input yang tepat (walaupun tertera 7v -12v)

 bagaimana cara menentukannya ?

 kita tau bahwa  P=V.I

 dimana                 P = daya (watt)

                 V = tegangan (volt)

                 I = arus (ampere)



maka     P_d =∆V. I_out

dimana P_d = (V_in-V_out) . I_out

P_{d = Daya disipasi}

V_{in = Tegangan masuk}

V_{out = Tegangan Keluar}

I_{out = Arus keluar}

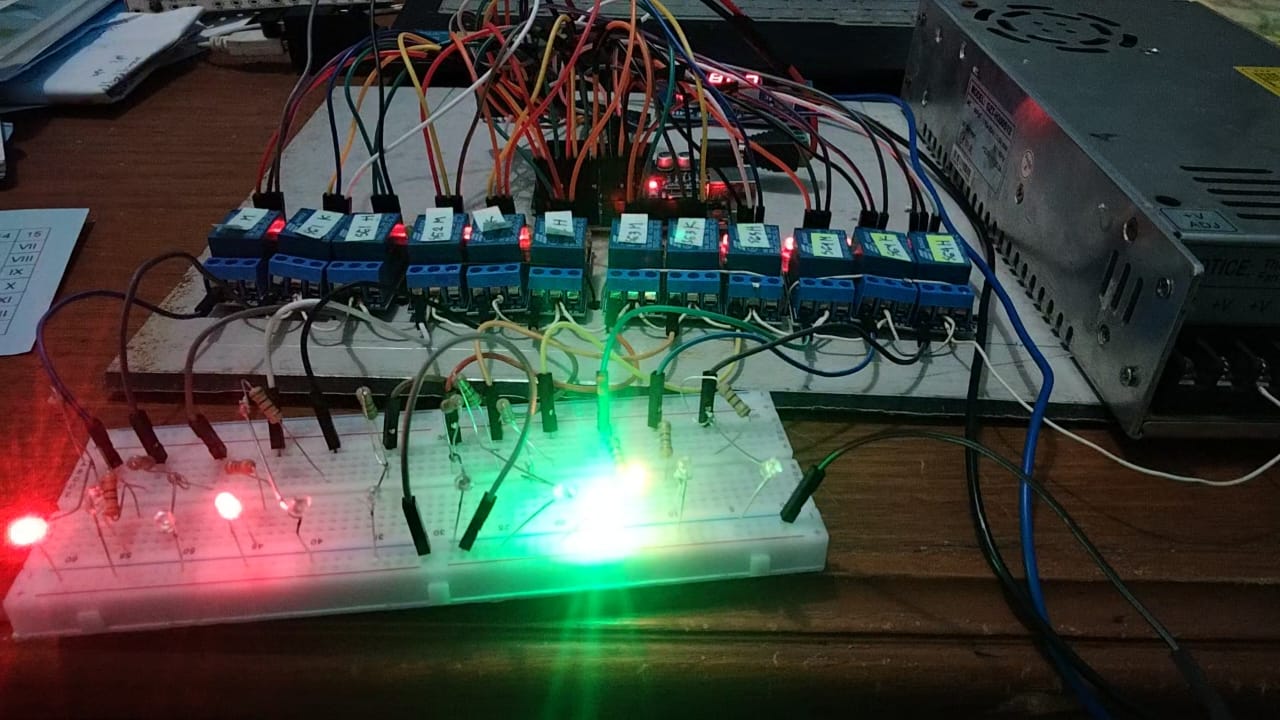

misal sebuah modul arduino dioperasikan dengan power supply 9 volt untuk mengendalikan 12 buah relay SPDT 5v 4 buah bekerja bersamaan dengan kebutuhan arus tiap relay 90mA atau 0,09 A. maka disipasi dayanya adalah

P_d                  = (9-5)x (4x0,09)

                = 4 x 0,36

                = 1,44 watt  > 1,2 watt

Maka arduino tersebut bekerja pada kondisi tidak aman

Jadi bagaimana kita mencari disipasi dayanya yang tepat agar modul bekerja aman ?



P_d            = (V_in-V_out). I_out

1,2          =(V_in-5). (4x0,09)

 V_in-5     = 1,2 / 0,36



Maka V_in                 =3,33 +5

                                =8,3 volt               disimpulkan pada kasus diatas bahwa tegangan input harus berada pada 7v s/d 8,3v

terima kasih, wassalam
